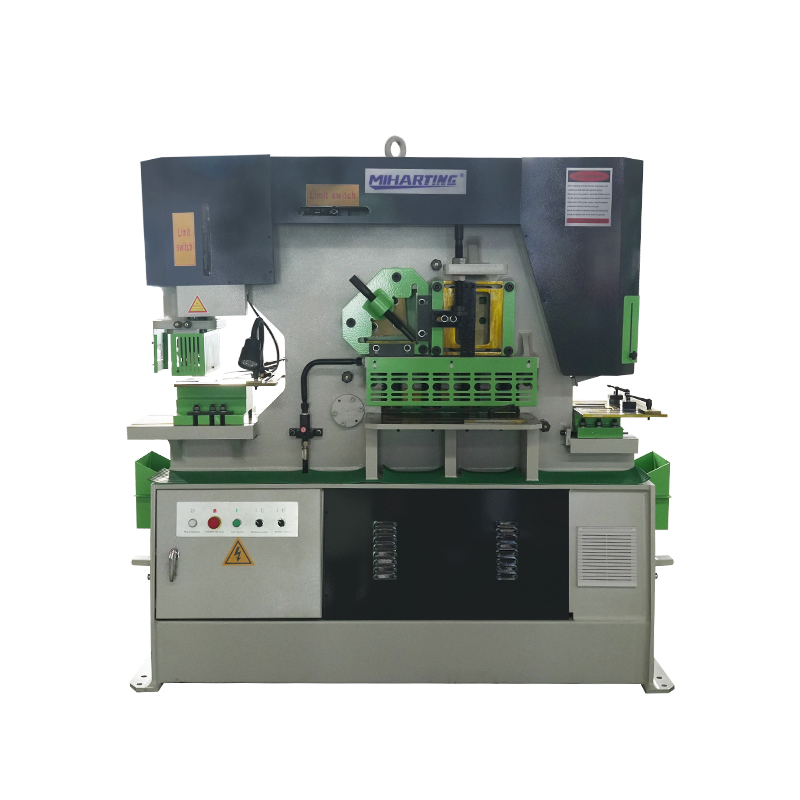

Especificaciones de la máquina
| MODELO | presión de punzonado (T) | espesor máximo de corte de la placa de acero | Resistencia de la placa (N/mm²) | Ángulo de corte(º) | Un tamaño de viaje (T*W)(mm) | Viaje deslizante (mm) | Frecuencia de viajes (veces/min) | Profundidad de garganta (mm) | Profundidad de punzonado (mm) | Diámetro máximo de punzonado (mm) | Potencia del motor principal (kw) | Dimensiones totales L*W*H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q35Y-12 | 35 | 12 | ≤450 | 7° | 12×160 6×300 | 35 | 10-18 | 115 | 12 | 25 | 4 | 950×550×1800 |
| Q35Y-16 | 60 | 16 | ≤450 | 7° | 16×250 8×400 | 80 | 11-20 | 300 | 16 | 25 | 5.5 | 1740×810×1830 |
| Q35Y-20 | 90 | 20 | ≤450 | 8° | 20×330 10×480 | 80 | 8-18 | 355 | 20 | 30 | 7.5 | 1950×900×1950 |
| Q35Y-25 | 120 | 25 | ≤450 | 8° | 25*330 16*600 | 80 | 6-16 | 400 | 25 | 35 | 11 | 2355×960×2090 |
| Q35Y-30 | 160 | 30 | ≤450 | 8° | 30×335 20×600 | 80 | 6-16 | 600 | 28 | 38 | 15 | 2800×1050×2450 |
| Q35Y-40 | 200 | 40 | ≤450 | 8° | 40*335 30*600 | 100 | 6-16 | 530 | 35 | 40 | 18.5 | 2900×1100×2500 |
| Q35Y-50 | 250 | 50 | ≤450 | 8° | 50×300 30×750 | 100 | 6-12 | 600 | 40 | 45 | 18.5 | 3200×1440×2500 |
Pasos operativos
- Comprobación de la fuente de alimentación: Confirme que la tensión de alimentación principal es estable y no hay pérdida de fase. Compruebe que el dispositivo de corriente de fuga (RCD) y el disyuntor funcionan correctamente y están en el estado cerrado normal.
- Cableado del equipo: Abra la puerta del armario de cableado eléctrico de la punzonadora y cizalla. A continuación, asegúrese de conectar correctamente el cable de alimentación. Una vez finalizado el cableado, cierre y bloquee la puerta del armario.
- Prueba de encendido: Conecte la fuente de alimentación. Pise el interruptor de pedal para probar el equipo. Si la máquina no funciona, intente primero intercambiar la secuencia de fases de dos cables de alimentación cualesquiera y, a continuación, compruebe si el interruptor de parada de emergencia del equipo se ha girado a su posición de restablecimiento (en posición abierta).
- Confirmación del interruptor de pedal: Compruebe individualmente la conexión del interruptor de pedal para asegurarse de que es segura y de que sus funciones de disparo y reinicio son normales y sin atascos.
- Normas de seguridad para el cambio de troqueles: Antes de realizar cualquier cambio de troquel, ajuste o mantenimiento, la alimentación del equipo debe estar completamente desconectada y asegurarse de que se encuentra en estado no arrancable.
- Finalización y acabado del trabajo: Una vez finalizado el trabajo, realice los siguientes pasos en secuencia: Apague el interruptor de control del equipo. Desconecte el interruptor principal. Desenchufe el cable de alimentación de la toma de corriente. Limpie todos los residuos y contaminantes del equipo y del área de trabajo.
Industria de aplicaciones
- Procesamiento de estructuras de acero
- Tratamiento de cabinas y piezas de ascensores
- Piezas de neumáticos de repuesto para remolques, bisagras para remolques, ganchos para placas, insertos y tejas
- Industria de maquinaria de construcción-tratamiento en cintas transportadoras y estaciones de mezcla
- Industria de la maquinaria agrícola y ganadera - Transformación de bastidores de trilladoras y carrocerías de remolques
- Maquinaria para la industria alimentaria: bastidores de equipos de sacrificio y procesamiento de piezas
- Procesamiento de piezas de torres de alta y baja tensión
- Equipos de generación de energía eólica-procesado de piezas para escaleras y pedales de torres de generación de energía eólica
- Procesamiento mecánico-Procesamiento de piezas empotradas en el edificio/soportes transportadores y otros componentes que sirven de conexión
- Maquinaria para cereales-equipos para cereales y aceite, soportes para equipos de almidón, cáscaras y procesamiento de piezas pequeñas
- Camiones/coches de ferrocarril, procesamiento de piezas de grúas
- Cizallado, punzonado y plegado de acero en canal, acero cuadrado, acero redondo, acero en H, viga en I y otros materiales de acero.
