La presse plieuse est l'une des machines les plus importantes dans la fabrication des métaux. Elle permet de plier les tôles et de créer des pièces de différentes formes. Toutefois, cette machine se compose de divers éléments qui garantissent son bon fonctionnement. Il est essentiel de comprendre ces pièces et composants de la presse plieuse pour tirer le meilleur parti de votre machine.
Si l'un de ces composants fonctionne mal, la presse plieuse ne fonctionnera pas correctement. Cependant, de nombreuses personnes, en particulier les débutants, ne comprennent pas ces composants des presses plieuses. Si vous en faites partie, ne vous inquiétez pas ! Dans cet article, je vais vous parler des principaux composants des presses plieuses et de leur fonctionnement. C'est parti !
Qu'est-ce qu'une presse plieuse ?
A La presse plieuse est une machine à plier utilisée dans presque tous les ateliers de fabrication métallique. Il ne coupe pas, mais applique seulement une force pour créer différentes formes à partir de feuilles de métal brut. Leur travail repose sur deux outils : un poinçon et une matrice. Le matériau (tôle) à plier est placé sur la matrice, puis pressé par le poinçon. Cette pression donne au matériau la forme spécifique définie par la matrice.
Certaines tôles sont en forme de V, d'autres en forme de U. Ces formes sont principalement créées à l'aide de ces presses plieuses. Cette machine possède de multiples composants qui contribuent à son fonctionnement. Cependant, son principe de fonctionnement repose sur le poinçon et la matrice. Une tôle est placée sur la matrice, qui est constituée d'une cavité.
Lorsque la machine fonctionne, le vérin abaisse le poinçon. En conséquence, le poinçon presse la tôle contre la matrice, puis la frappe contre la matrice, créant ainsi des plis. La forme de la matrice détermine le type de pliage que vous ferez dans la tôle. Vous aurez donc besoin de deux formes différentes pour fabriquer des objets en forme de U et de V.
L'histoire des presses plieuses remonte à près d'un siècle. Développées pour la première fois dans les années 1920, les presses plieuses ont connu de nombreuses évolutions. Qu'elles soient mécaniques, hydrauliques ou à commande numérique, ces machines sont de différents types. Les presses plieuses à commande numérique sont exceptionnellement précises et rapides. L'utilisation des presses plieuses est devenue la norme dans la fabrication moderne. Leur utilisation est courante dans les secteurs de l'aérospatiale, de l'automobile et de la construction.

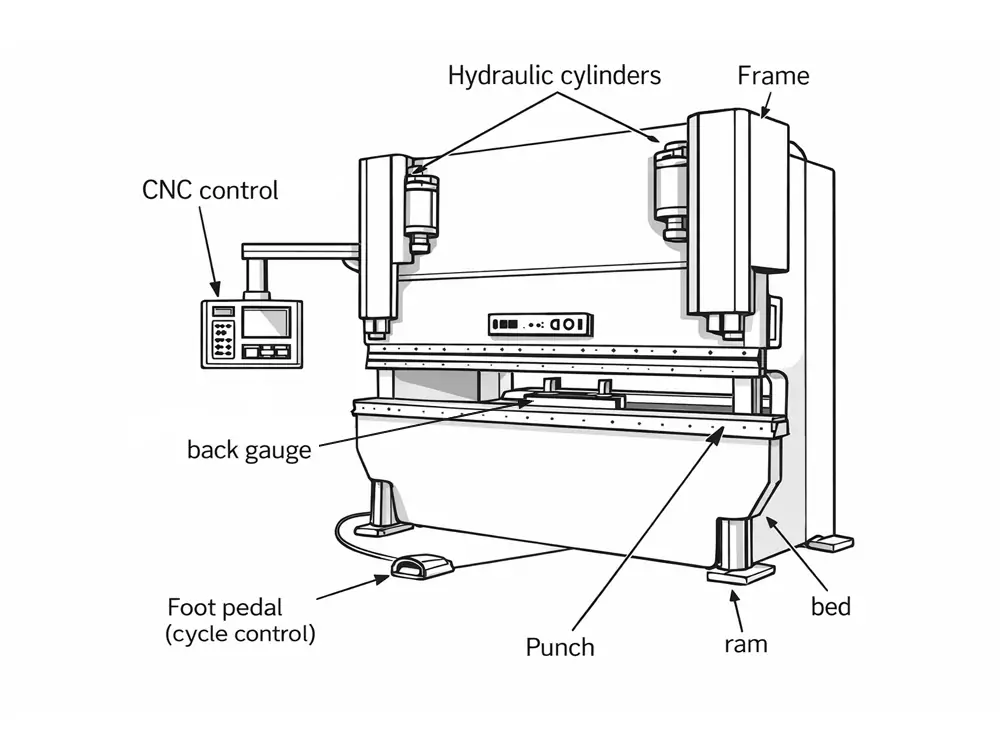

Composants structurels d'une presse plieuse
Comme je l'ai dit précédemment, les presses plieuses sont composées de différentes pièces. Certaines d'entre elles forment des cadres externes, tandis que d'autres sont essentielles au fonctionnement de ces machines. Dans la section ci-dessous, j'aborderai les composants structurels de la presse plieuse.
1- Cadre
Le cadre est le squelette central de ces machines. Il sert de support à tous les autres composants, tels que le RAM et le banc. En général, les fabricants utilisent des plaques d'acier de haute qualité qu'ils soudent pour former le bâti de la presse plieuse. Ce cadre est si rigide et si robuste qu'il peut facilement résister à de fortes vibrations. Lorsque la presse plieuse fonctionne, elle produit des vibrations dues à la force que le poinçon applique sur le matériau. Le bâti supporte les vibrations et assure le bon fonctionnement de la machine.
2 lits
Le banc est une autre pièce essentielle située dans la partie inférieure de la presse plieuse. La matrice est montée sur cette pièce, et une feuille de métal à plier est placée dessus. Pendant le fonctionnement, le poinçon exerce une pression vers le bas, de sorte que le banc peut être soumis à une charge élevée. C'est pourquoi le banc est fabriqué en acier solide pour résister aux charges élevées. En outre, le banc et le coulisseau doivent être correctement alignés pour que la presse plieuse fonctionne correctement.
3- Ram
Le bélier se trouve juste au-dessus du lit et se déplace de haut en bas. Cette partie est directement impliquée dans le mouvement du poinçon. Lorsque le coulisseau se déplace vers le bas, il pousse le poinçon vers le bas et l'appuie contre la matrice. Après le pliage, le coulisseau se déplace vers le haut. Le poinçon se soulève alors vers le haut, ce qui vous permet de retirer la feuille pliée de la matrice. Si ce coulisseau est faible, il ne pourra pas appliquer une force élevée, et vice versa.
4. Boîtiers latéraux/colonnes
Les carters latéraux sont une autre partie intégrante de la structure de la presse plieuse. Il y en a deux, situés de part et d'autre de ces machines. Ils assurent la liaison entre le banc et le coulisseau et fournissent un support. En outre, le coulisseau reste parfaitement aligné pendant le mouvement grâce à la présence de ces colonnes ou piliers latéraux. Rappelons que s'il n'y avait pas de colonnes latérales, le mouvement du bélier serait impossible. En effet, le RAM basculerait, surtout lorsqu'il est soumis à une charge.
5- Système de jauge arrière
Le système de jauge arrière est essentiel pour positionner correctement la pièce métallique à plier. N'oubliez pas que si la position de la pièce est incorrecte, le poinçon appuiera sur le mauvais point. Il en résultera un mauvais pliage et une imperfection.
Le système de butée arrière est situé sous la table et peut se déplacer. Il maintient donc la tôle dans la bonne position avant le pliage. Ainsi, le poinçon applique la force au bon endroit, créant des plis précis. Dans les presses plieuses à commande numérique, ce système de butée arrière est automatisé. Cela signifie que sa position s'ajuste en fonction des instructions informatisées transmises au système informatique.
Composants et systèmes opérationnels
Les composants d'exploitation sont ceux qui permettent aux machines de faire leur travail. Les composants dont j'ai parlé ci-dessus jouent un rôle clé dans la stabilité de la presse plieuse. Toutefois, ils ne sont pas responsables de la manière dont les machines plient les tôles. Examinons les principaux composants opérationnels des presses plieuses.
1- Source d'alimentation
La source d'énergie fournit de l'énergie aux différents composants de la presse plieuse. Elle est commune à tous les types de presses plieuses. En général, les moteurs électriques constituent la principale source d'énergie de ces machines. Le moteur fait fonctionner et alimente la pompe hydraulique. Cette pompe assure le bon fonctionnement de l'ensemble du système hydraulique.
La presse plieuse comprend également un câblage permettant une alimentation électrique régulière des différents composants de la machine. La taille du moteur électrique peut varier d'une presse plieuse à l'autre. Les machines plus grandes ont généralement des pompes plus importantes qui nécessitent plus de puissance. Elles sont donc équipées de moteurs électriques de plus grande taille et de plus grande puissance, et inversement.
2- Système hydraulique
Dans le passé, les presses plieuses fonctionnaient à l'aide de systèmes mécaniques. Cependant, même les machines modernes, y compris celles à commande numérique, utilisent des systèmes hydrauliques. Ce système se compose de quelques pièces essentielles, notamment des pompes, des cylindres et des vannes. Ce système fonctionne à l'aide d'un fluide hydraulique. Lorsque la presse plieuse démarre, la pompe pousse le fluide hydraulique dans le cylindre.
Le fluide remplit donc le cylindre et exerce une force qui déplace le vérin. Lorsque le coulisseau se déplace vers l'avant, le poinçon fait de même. Lorsque la presse plieuse s'arrête, le liquide du cylindre retourne dans le réservoir d'huile. Par conséquent, la force exercée sur le cylindre diminue. En conséquence, le vérin se soulève, ce qui maintient le poinçon en position ascendante. Dans les presses plieuses à commande numérique, vous pouvez facilement contrôler le système hydraulique par le biais d'une interface dédiée.
3- Système électrique et de contrôle
Les systèmes électriques et de commande de la presse plieuse sont d'une importance capitale. Le travail sur la presse plieuse ne consiste pas simplement à plier des tôles au hasard. Les opérateurs doivent au contraire définir des angles de pliage spécifiques et d'autres spécifications. Cela permet à la presse plieuse d'effectuer un pliage précis sur la tôle.
Le système de commande est la partie centrale où tous les paramètres liés au pliage sont réglés. Les machines à commande numérique sont dotées d'un écran digital. Comme mentionné ci-dessus, la presse plieuse comprend également des moteurs électriques et des câbles pour alimenter ses composants. Par exemple, les pompes utilisées dans cette machine sont actionnées par un moteur électrique.
4- Dispositifs de sécurité
Chaque presse plieuse comporte des dispositifs ou des caractéristiques de sécurité. Il est intéressant de noter que vous ne les trouverez pas sur les anciennes presses plieuses. En outre, les machines modernes sont équipées de barrières immatérielles, de commandes bimanuelles, de boutons d'urgence, etc.
Ces caractéristiques rendent l'utilisation des presses plieuses très sûre. Par exemple, les barrières lumineuses détectent les mouvements de la main. Si votre main entre dans une zone dangereuse, la machine s'arrête automatiquement. En outre, les machines sont également équipées de barrières latérales. Cela permet d'éviter que les mains n'entrent en contact avec les pièces mobiles de la presse plieuse.
5- Système de couronnement
Le système de bombage améliore la régularité du pliage de la presse plieuse. Parfois, nous devons plier une longue feuille de métal. Cependant, la presse plieuse ne produit pas un pliage régulier sur toute sa longueur.
Le pliage est très prononcé au milieu, ce qui donne un aspect légèrement décalé aux côtés de la feuille. Le système de bombage ajuste à la fois le lit et la matrice pour assurer un pliage uniforme sur toute la longueur de la feuille. Il convient de noter qu'il existe différents systèmes de bombage. Il s'agit notamment de systèmes de courbure mécaniques, hydrauliques et automatisés.

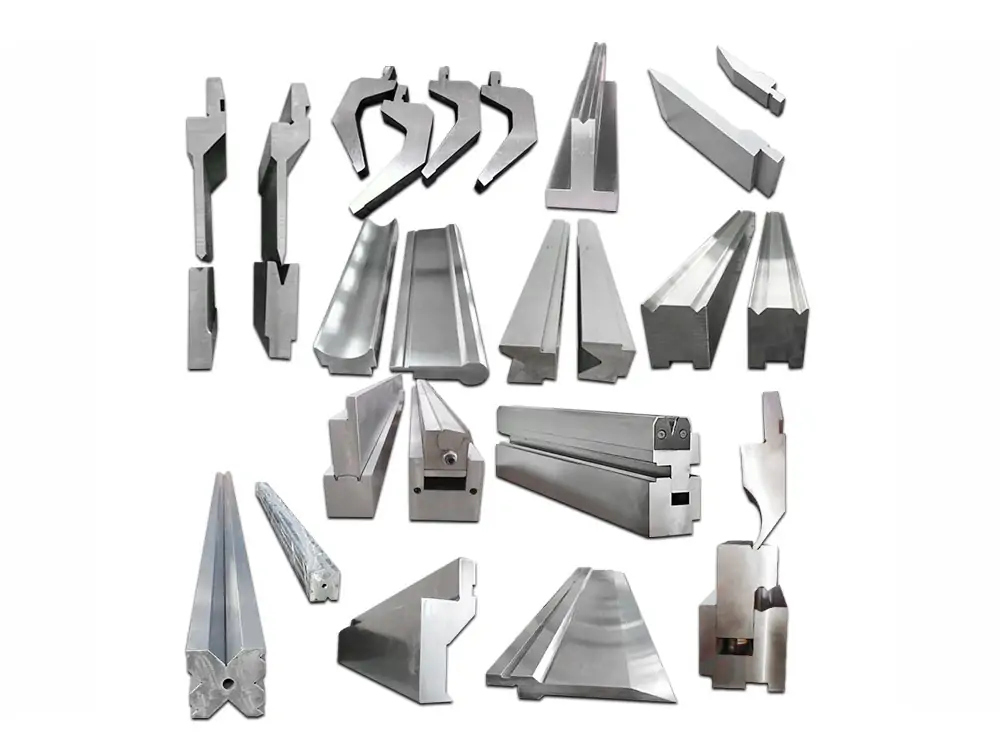

Types d'outils de presse plieuse
Les deux principaux outils de la presse plieuse mentionnés ci-dessus sont les poinçons et les matrices ; sans eux, la presse plieuse ne peut pas fonctionner. La matrice, qui est montée sur le banc, possède une cavité. Elle est également appelée outil de fond. Le poinçon, quant à lui, est l'outil supérieur qui descend pendant le fonctionnement de la presse plieuse.
Il appuie sur la matrice et force le matériau à pénétrer dans sa cavité. Le matériau prend alors la forme de la cavité de la matrice. La forme de la matrice est essentielle pour créer différents types de courbes. En outre, une seule matrice peut créer un seul type de forme. Voici la liste des principaux outils utilisés dans la presse plieuse au cours du processus de pliage :
- V-Die
- Rayon de la matrice
- Matrices offset
- Outil d'ourlage
- V-Die et V-Punch
- U-Die et U-Punch
- Poinçons aigus ou tranchants
Chacun des outils susmentionnés permet de créer des courbes de formes et d'angles différents. La matrice en V est la plus utilisée de tous les outils cités. En effet, elle permet de plier la tôle selon différents angles et dimensions. De même, le poinçon en col de cygne est utilisé lorsque les fabricants doivent plier et fabriquer des boîtes à partir d'une tôle.
De même, une matrice à rayon est généralement utilisée pour produire un pliage rond sans fissure. N'oubliez pas que cette matrice peut même être utilisée pour plier des tôles très épaisses. Les poinçons aigus sont utiles lorsqu'il faut réaliser un cintrage net (en forme de tour). Vous entendrez également parler de l'outillage sur mesure pour les presses plieuses. Ces outils sont conçus pour obtenir une forme unique et personnalisée.
Conseils pour l'entretien des presses plieuses
Il ne fait aucun doute que les presses plieuses modernes plient les tôles les plus épaisses grâce à leur système hydraulique. Cependant, les performances de ces machines peuvent être affectées, surtout si elles sont anciennes. En outre, elles nécessitent un entretien périodique pour fonctionner correctement. Voici quelques conseils pratiques pour l'entretien des presses plieuses :
- Vérifier l'huile hydraulique
Comme indiqué précédemment, les presses plieuses sont constituées de systèmes hydrauliques. Ce système utilise du liquide hydraulique (huile) pour générer de la pression. Vous devez toujours vérifier que le niveau d'huile n'est ni trop bas ni trop élevé. Le maintien d'un niveau d'huile approprié garantit le bon fonctionnement des presses plieuses.
- Lubrifier les pièces mobiles
Les presses plieuses sont constituées de plusieurs pièces mobiles. Leur mouvement peut devenir plus fluide lorsque vous les lubrifiez. En outre, ce lubrifiant empêche la rouille et la corrosion des machines lorsqu'elles restent inutilisées pendant de longues périodes.
- Inspecter les poinçons et les matrices
Le poinçon et la matrice subissent tous deux une force extrême pendant l'opération de pressage. Le poinçon pousse le matériau vers le bas dans la cavité de la matrice. Inversement, la matrice fait face à la force appliquée par le poinçon sur le matériau. Ces deux outils sont donc inspectés régulièrement. Si vous remarquez des fissures ou de l'usure, je vous recommande vivement de prendre des mesures immédiates pour les réparer.
- Vérifier les connexions électriques
La presse plieuse utilise des fils électriques pour alimenter les différents composants. Ces fils peuvent s'affaiblir avec le temps. Il est fortement recommandé de vérifier les fils et de les maintenir en bon état. S'ils sont faibles, le risque de surchauffe et d'incendie est élevé. Les performances globales de la presse plieuse s'en trouveront affectées.
- Changer régulièrement l'huile hydraulique
Les fabricants de presses plieuses fournissent des détails sur les vidanges d'huile dans le manuel d'utilisation de la machine. Vous devez suivre scrupuleusement les directives et changer l'huile hydraulique périodiquement. En effet, une huile sale réduit les performances globales de la presse plieuse. Des vidanges régulières améliorent les performances de la presse plieuse.
Conclusion
En conclusion, les presses plieuses sont des machines très utiles. Sans elles, il serait très difficile de plier ces feuilles métalliques épaisses.
Différents types de presses plieuses sont disponibles, et chacun d'entre eux offre son propre niveau de performance. Les presses plieuses manuelles sont moins chères mais moins précises. D'autre part, les machines à commande numérique sont coûteuses et d'une précision exceptionnelle. Cependant, toutes ces machines sont constituées d'éléments de base. Certaines de ces pièces sont structurelles, tandis que d'autres sont opérationnelles. Les pièces structurelles forment le squelette, tandis que les pièces opérationnelles assurent le fonctionnement des presses plieuses. Dans cet article, j'ai abordé tous les composants des presses plieuses.
