Многие заказчики затрудняются выбрать между 3-валковыми и 4-валковыми гибочными станками. Выбор в первую очередь зависит от конструкции оборудования, скорости производства, точности обработки и вашего бюджета; необходимо подобрать станок с учетом ваших ежедневных производственных потребностей.
Листопрокатные станки используются для прокатки металлических листов в цилиндры, конусы, дуги, резервуары и другие изогнутые детали. Трехвалковые и четырехвалковые листопрокатные станы различаются по способам зажима и прокатки материала, что напрямую влияет на эффективность производства.
Сегодня давайте рассмотрим трех- и четырехвалковые листогибочные станки, чтобы помочь вам выбрать оптимальное оборудование.
Что такое 3-валковый листопрокатный станок?
Трехвалковый листогибочный станок использует три валка для гибки листового металла или металлических пластин с заданным радиусом. В зависимости от конструкции станка в нем может использоваться один верхний валок и два нижних валка, либо другая схема, например с асимметричными валками или валками с изменяемой геометрией.
Лист проходит между валками, и под действием давления постепенно принимает нужную форму. На многих 3-валковых станках предварительная гибка концов листа требует дополнительных манипуляций, перемещения или нескольких проходов.
Основные преимущества трехвалкового листопрокатного станка
Часто выбирают 3-валковую машину, поскольку она проста, надежна и экономична.
К основным преимуществам относятся:
- Более низкие начальные инвестиции по сравнению со многими 4-валковыми машинами
- Простая механическая конструкция и более простое техническое обслуживание
- Отличный выбор для выполнения общих слесарных работ
- Подходит для малых и средних объемов производства
- Высокая производительность при выполнении множества задач по прокатке толстолистового проката и проката большого диаметра
- Практичный вариант, когда не требуется сверхвысокая повторяемость
Для мастерских, занимающихся выполнением различных заказов, изготовлением деталей на заказ, ремонтными работами или периодическими проектами по прокатке, 3-валковый листопрокатный станок может стать весьма практичным вложением средств.
Ограничения 3-валкового листопрокатного стана
Основным ограничением является эффективность при предварительной гибке. Оператору может потребоваться перевернуть или переместить лист, чтобы согнуть оба конца. Это занимает время и повышает требования к квалификации оператора.
К числу распространенных ограничений относятся:
- Больше ручной работы
- Увеличение продолжительности цикла
- Более длинные прямые края на концах пластины
- Более высокая зависимость от опыта оператора
- Менее эффективно для серийного производства
- Дополнительные настройки для получения точных цилиндров или конусов
Трехвалковая машина по-прежнему способна обеспечивать высокое качество продукции, однако зачастую это требует от оператора большего мастерства и более тщательной настройки.

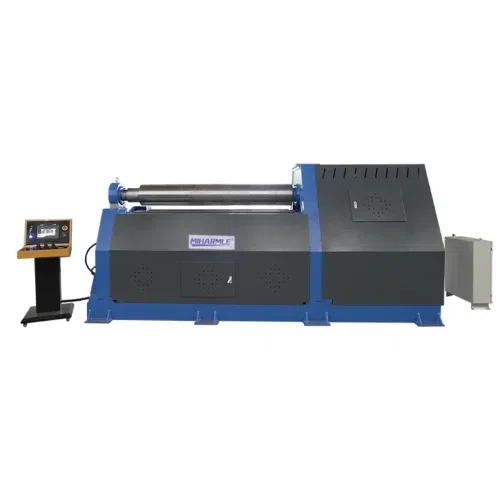

Что такое 4-валковый листопрокатный станок?
Четырехвалковый листопрокатный станок обычно состоит из одного верхнего валка, одного нижнего прижимного валка и двух боковых валков. Лист зажимается между верхним и нижним валками, а боковые валки перемещаются для предварительной гибки и прокатки материала.
Поскольку в ходе процесса заготовка надежно зажимается, на 4-валковом станке, как правило, можно выполнить предварительную гибку и прокатку с меньшим количеством перепозиционирований. Многие современные 4-валковые станки также поставляются с системой управления NC или CNC, что обеспечивает повторяемость производственного процесса.
Основные преимущества 4-валкового листопрокатного стана
4-валковый листопрокатный станок разработан для повышения производительности, улучшения контроля и обеспечения более стабильных результатов.
К основным преимуществам относятся:
- Предварительная гибка и прокатка за одну установку
- Меньше ручной работы с пластинками
- С обеих сторон имеется небольшой прямой край
- Более быстрый производственный цикл
- Повышенная круглость и повторяемость
- Более простое управление при серийном производстве
- Более безопасное обращение, особенно с большими пластинами
- Повышенная совместимость с системами автоматизации с ЧПУ
Для изготовления сосудов под давлением, резервуаров для хранения, секций ветровых башен, деталей для судостроения, а также для серийного производства цилиндров 4-валковый станок зачастую является более эффективным выбором.
Ограничения 4-валкового листопрокатного стана
Самым большим недостатком является стоимость. Четырёхвалковая машина, как правило, требует более значительных затрат на приобретение, более совершенных гидравлических систем и систем управления, а иногда и более глубоких знаний в области технического обслуживания.
К числу распространенных ограничений относятся:
- Более высокие начальные инвестиции
- Более сложная структура
- Более совершенные системы управления и гидравлические системы
- Может оказаться ненужным для эпизодических или простых работ по прокатке
- Более высокие требования к настройке оборудования и сервисному обслуживанию
Если в вашем цеху прокатка листов осуществляется лишь изредка, 4-валковый станок, возможно, не обеспечит достаточную окупаемость инвестиций.
3-валковый и 4-валковый листопрокатные станы: основные различия
| Фактор | 3-валковый листогибочный станок | 4-валковый листопрокатный станок |
|---|---|---|
| Структура рулона | Три рулона | Четыре рулона |
| Зажим пластин | Меньше постоянного контроля | Пластина зажата более надежно |
| Предварительная гибка | Часто требует дополнительных действий | Обычно выполняется за одну установку |
| Прямая линейка | Более длинная оставшаяся прямая сторона | Оставшийся прямой участок меньшей длины |
| Скорость производства | Более медленная работа при повторном выполнении заданий | Быстрее и эффективнее |
| Квалификация оператора | Требуется более высокий уровень квалификации | Проще с системой управления NC/CNC |
| Точность | Хорошо, но зависит от оператора | Более высокая повторяемость |
| Автоматизация | Ограниченный или умеренный | Лучше подходит для автоматизации с ЧПУ |
| Стоимость | Снижение инвестиций | Увеличение инвестиций |
| Идеально подходит для | Общее производство, заказы на индивидуальные изделия, предприятия с ограниченным бюджетом | Серийное производство, прецизионные детали, высокоэффективное изготовление |
Какая машина подходит для вашей работы?
Выберите 3-валковый листопрокатный станок, если:
- Вам нужно более экономичное решение
- Ваш объем производства — низкий или средний
- Ваши должности часто меняются
- У вас работают квалифицированные операторы
- Допускаются немного более широкие прямые кромки
- Вы производите детали с большим радиусом или детали общего назначения
- Вам нужно упростить техническое обслуживание
Выберите 4-валковый листопрокатный станок, если:
- Вам нужно сократить время цикла
- Вы многократно изготавливаете цилиндры или корпуса
- Вам требуется более высокая круглость и повторяемость
- Вы хотите сократить объем ручной работы
- Необходимо обеспечить качественную предварительную гибку с обоих концов
- Вы планируете использовать управление NC или CNC
- Вы занимаетесь производством сосудов под давлением, резервуаров, труб, секций ветровых башен или деталей для судостроения
Примеры применения
Трехвалковый листопрокатный станок обычно используется для:
- Общее металлообработка
- Элементы стальных конструкций
- Цилиндры большого диаметра
- Запчасти для сельскохозяйственной техники
- Воздуховоды систем отопления, вентиляции и кондиционирования воздуха
- Ремонтные мастерские
- Индивидуальные детали, изготовленные в единственном экземпляре
4-валковый листопрокатный станок обычно используется для:
- Корпуса сосудов под давлением
- Резервуары для хранения
- Секции ветровой башни
- Компоненты для судостроения
- Цистерны для грузовиков
- Нефтегазовое оборудование
- Серийное производство труб и цилиндров
- Высокоточные изогнутые металлические детали
Всегда ли 4-валковая машина лучше?
Не всегда.
Четырёхвалковый листопрокатный станок, как правило, работает быстрее и обеспечивает более высокую точность, но это не означает, что он необходим каждой мастерской. Если вы в основном выполняете заказы на индивидуальные изделия, небольшие партии или работаете в условиях ограниченного бюджета, более разумным выбором может стать трёхвалковый станок.
С другой стороны, если успех вашего бизнеса зависит от эффективности производства, стабильного качества и сокращения времени обработки, более высокие инвестиции в 4-валковую машину зачастую оправданы.
Лучший станок — это тот, который соответствует толщине и ширине ваших листов, минимальному диаметру прокатки, типу материала, объёму производства, требованиям к допускам и имеющемуся бюджету.
Вопросы, которые следует задать перед покупкой
Прежде чем выбирать между 3-валковым и 4-валковым листопрокатным станком, задайте себе следующие вопросы:
- Какую толщину и ширину листов я прокатываю чаще всего?
- Каков минимально необходимый диаметр цилиндра?
- Нужно ли предварительно изгибать оба конца листа?
- Насколько важны круглость и повторяемость?
- Мое производство в основном состоит из единичных заказов или из серийного производства?
- Какой объем опыта работы операторов имеется?
- Мне нужно управление NC или CNC?
- Какова ожидаемая доходность моих инвестиций?
- Какие материалы мне предстоит прокатывать: углеродистую сталь, нержавеющую сталь, алюминий или листы из сплавов?
- Какой площадью производственных помещений и каким погрузочно-разгрузочным оборудованием я располагаю?
Заключительная рекомендация
Подводя итог, можно сказать, что если для вас приоритетными являются экономичность, гибкость и надежность оборудования, рекомендуется выбрать 3-валковый листогибочный станок; однако если вы уделяете больше внимания производительности, высокой точности, сокращению ручного труда и стабильному качеству гибки, предпочтительным выбором станет 4-валковый листогибочный станок.
Трехвалковый гибочный станок обеспечивает большую гибкость и более низкие инвестиционные затраты, тогда как четырехвалковый гибочный станок обладает преимуществами с точки зрения скорости, точности, уровня автоматизации и эффективности производства. Перед покупкой необходимо всесторонне учесть такие факторы, как фактические производственные потребности, возможности оборудования по гибке и предварительной гибке, системы управления, гидравлические характеристики и послепродажное обслуживание.
