In der Metallverarbeitungsindustrie sind hydraulische Abkantpressen weit verbreitet. Diese Maschinen werden zum Biegen von Blechen für die Herstellung verschiedener Produkte verwendet. Diese Maschinen bestehen aus verschiedenen Teilen, die synchronisiert arbeiten, um die Biegeaufgabe zu erfüllen.
Hydraulische Pressen ermöglichen es Ingenieuren und Herstellern, Stahl in hoher Qualität zu bearbeiten und zu biegen. Diese Maschinen bieten hohe Genauigkeit, Kontrolle und Konsistenz. Sie können bei verschiedenen Anwendungen die gleichen Ergebnisse liefern.
Es gibt verschiedene Branchen, in denen sie eingesetzt werden, z. B. Energie, Bauwesen, Luft- und Raumfahrt und Automobilbau. Eine hydraulische CNC-Abkantpresse kann ein flaches Metallblech biegen und formen. Sie nutzt die Druckflüssigkeit zur Erzeugung der Biegekraft. Mechanische Abkantpressen verwenden für diesen Vorgang Schwungräder.
Der Einsatz besserer Technologie hat die Leistung der Maschine verbessert. Sie sorgt für einen reibungsloseren Betrieb, bessere Kontrolle und Flexibilität. Sie können Bleche verschiedener Dicken mit der gleichen Präzision biegen.
In diesem Artikel erhalten Sie Informationen über hydraulische Abkantpressen. Wie werden sie beim Biegen von Blechen eingesetzt? Außerdem wird auf die Vorteile der Arbeit mit einer hydraulischen Abkantpresse eingegangen und es werden Tipps für die Auswahl der richtigen Abkantpresse für die jeweilige Aufgabe gegeben.
Die wichtige Rolle der hydraulischen Abkantpresse in der Blechbearbeitung
Mit jedem industriellen Fortschritt hat sich auch die Metallverarbeitung verändert. Hydraulische Abkantpressen spielen eine Schlüsselrolle in der Metallverarbeitungsindustrie. Sie ermöglichen es den Herstellern, immer wieder gleichbleibende Ergebnisse zu erzielen. Sie erfüllen die Anforderungen wie:
- Exakte Biegewinkel
- Konsistente Abmessungen
- Hohe Oberflächenqualität
Die Maschine verfügt über eine stabile Kraft und eine präzise Stempelsteuerung im Biegezyklus. Hersteller können mit hydraulischen CNC-Abkantpressen komplexe Teile für verschiedene Maschinen herstellen.
Schlüsselkompetenzen
Hydraulische Abkantpressen haben die folgenden Fähigkeiten:
- Die Maschine kann verschiedene Arten von Blechen biegen. Dazu gehören Baustahl, Aluminium und rostfreier Stahl.
- Sie kann Bleche verschiedener Dicken biegen. Für mehrere Materialien können verschiedene Dicken untergebracht werden. Der Gesamtdickenbereich beträgt 0,5-25 mm.
- Die Maschine liefert während des gesamten Prozesses einheitliche Teile und gewährleistet die Wiederholbarkeit.
- Hydraulische Abkantpressen können sowohl für die Kleinserienfertigung als auch für die Großserienfertigung eingesetzt werden.
Zweck von hydraulischen Abkantpressen
Der Hauptzweck von hydraulischen Abkantpressen ist die Herstellung präziser Biegungen für die Metallverarbeitung. Die Maschine verwendet konzentrierte Kraft, die auf verschiedene Bereiche angewendet wird, um eine kontrollierte Verformung zu erzeugen. Sie nutzt die unter Druck stehende Flüssigkeit, um eine präzisere Steuerung der Biegeaufgaben zu ermöglichen. Um eine bessere Kontrolle zu erhalten, werden CNC-Hydraulik-Abkantpressen zur Verbesserung der Biegegenauigkeit eingesetzt.
Hauptkomponenten einer hydraulischen Abkantpresse
Wie jede andere Maschine besteht auch eine hydraulische Abkantpresse aus mehreren Komponenten. Diese Komponenten arbeiten synchron und führen die Aufgabe präzise aus. Die Kenntnis dieser verschiedenen Teile hilft dem Hersteller und Ingenieur, das Metallbiegen ordnungsgemäß durchzuführen und den Betrieb aufrechtzuerhalten.
- Ram
- Bett
- Hinteranschlagsystem
- Hydraulisches System
- Kontrollsystem
- Werkzeugbau
Widder (Oberer Balken)
Sie ist die bewegliche Komponente des hydraulischen Abkantpressensystems. Sie hält das Stanzwerkzeug an seinem Platz und übt beim Biegen eine nach unten gerichtete Kraft aus. Die Hydraulikzylinder liefern den Druck zum Biegen von Blechen.
Bett (unterer Balken)
Der stationäre Teil der hydraulischen Abkantpresse ist das Bett. Es trägt die Matrizenwerkzeuge. Mit dieser Komponente sorgt die Maschine für eine gleichmäßige Biegung.
Hinteranschlag-System
Das System der hydraulischen Abkantpresse positioniert das Blech auf die richtige Tiefe. Dadurch wird eine genaue Platzierung der Biegung erreicht. Bei den hydraulischen CNC-Abkantpressen wird das Hinteranschlagsystem automatisch eingestellt und gesteuert.
Hydraulisches System
Das Hydrauliksystem besteht aus den folgenden Komponenten, die als Leistungszentrum der Maschine dienen. Das System erzeugt den Biegedruck.
- Pumpen
- Ventile
- Zylinder
- Flüssigkeitsbehälter
Kontrollsystem
Die gesamte Systemverwaltung erfolgt über das Steuerungssystem. Das hydraulische Abkantpressensystem verfügt über ein Steuerungssystem, das alle Funktionen, einschließlich der Bewegung des Stößels und der Positionierung des Hinteranschlags, verwaltet. Die modernen CNC-Steuerungen vereinfachen den Betrieb durch:
- Sequenzierung biegen
- 3D-Visualisierung
- Intuitive Schnittstellen
Werkzeugbau
Die Werkzeuge in der hydraulischen Abkantpresse bestehen aus verschiedenen Stempeln und Matrizen. Sie helfen bei der Bestimmung des endgültigen Biegeprofils des Blechs. Der Hersteller kann die Komponenten ändern, um sie an die unterschiedlichen Dicken verschiedener Bleche und anderer Materialien anzupassen.
Wie funktioniert eine hydraulische Abkantpresse?
Nach einem Überblick über die Bestandteile der hydraulischen Abkantpresse folgt nun eine detaillierte Beschreibung ihrer Funktionsweise. Sie folgt einer systematischen Abfolge für die Umwandlung des Blechs in präzise abgewinkelte Bauteile.
1. Positionierung des Materials
Im ersten Schritt positionieren die Ingenieure das Blech auf dem stationären Bett. Sie positionieren das Blech so, dass es dem Hinteranschlag gegenüber liegt. Dadurch wird die genaue Positionierung der Biegung auf dem Blech sichergestellt.
2. Widder-Bewegung
Der Zylinder ist der bewegliche Teil des Hydrauliksystems. Wenn das System aktiviert wird, drückt es den RAM mit kontrollierter Kraft nach unten.
3. Metall-Biegung
Bei diesem System befindet sich die Matrizenöffnung unten, und der Stempel drückt das Blech hinein. Um eine tiefere Biegung zu erreichen, wird mehr Druck ausgeübt.
4. Winkelbildung
Die Biegetiefe wird im CNC-System eingestellt. Wenn der Stempel die programmierte Tiefe erreicht, erhält der Hersteller den gewünschten Winkel.
5. Mechanismus der Rückfederung
Der äußere Teil des Blechs wird gedehnt, während der innere Teil zusammengedrückt wird. Dadurch entstehen innere Spannungen, die sich auf die endgültige Form auswirken, nachdem die Rückfederung beim Nachlassen des Drucks erfolgt ist. Moderne CNC-Pressen gleichen die Rückfederung automatisch aus und sorgen für präzise Biegewinkel.
6. Entfernen von Blechen
Nach all diesen Vorgängen wird das Blech entfernt. Um die gleiche zusätzliche Biegung zu erhalten, wird der gleiche Prozess wiederholt.
Vorteile von hydraulischen Abkantpressen
Der Einsatz von modernen hydraulischen Abkantpressen in der Metallverarbeitung hat viele Vorteile. Zum Beispiel:
- Hydraulische Abkantpressen bieten hohe Präzision und Wiederholbarkeit. Sie sorgen für gleichbleibende Biegewinkel in den Produktionsläufen.
- Der Prozess des Biegens von Blechen ist sehr gleichmäßig und kontrolliert. Durch den präzisen Krafteinsatz entstehen nur minimale Materialschäden.
- Die fortschrittliche CNC-Bearbeitung reduziert die Anlauf- und Einrichtungszeit. Sie ermöglicht minimale Eingriffe des Ingenieurs und komplexe Biegefolgen.
- Der Hersteller kann mit einer hydraulischen Abkantpresse eine Vielzahl von Materialien verarbeiten.
- Die CAD- und CAM-Software sorgt für ein hohes Maß an Präzision innerhalb des Systems.

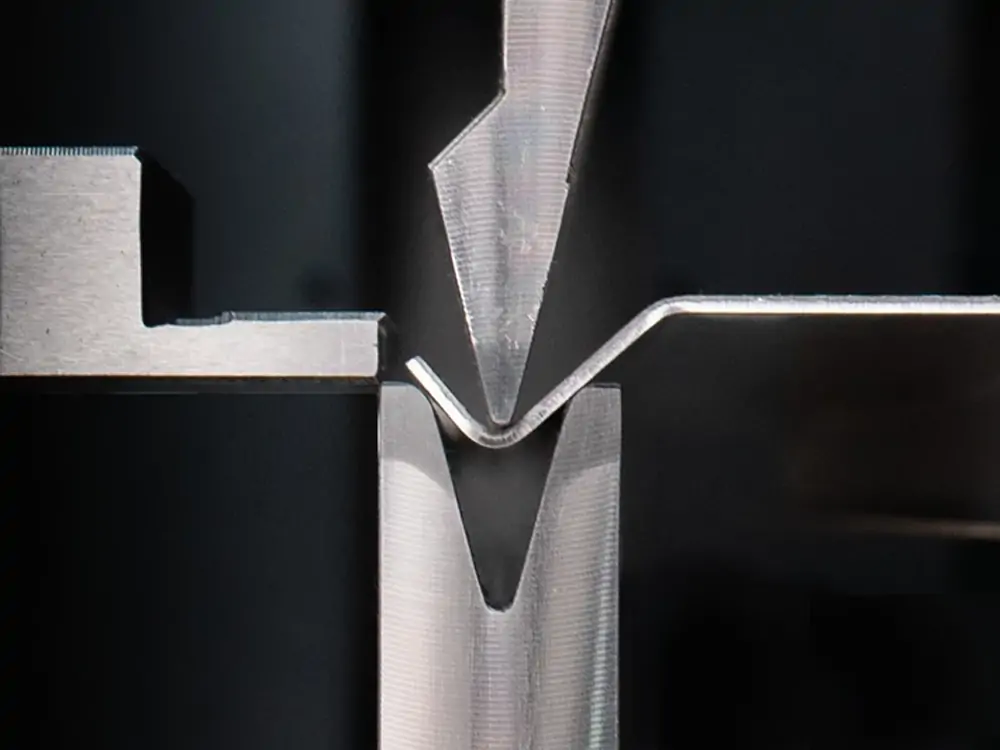

Wie wählt man das richtige Werkzeug für eine hydraulische Abkantpresse?
Die Wahl des richtigen Werkzeuge für hydraulische Abkantpressen ist eine wichtige Entscheidung. Die Wahl des Werkzeugs hängt vom Material und der Dicke der Bleche ab. Die Auswahl der richtigen Werkzeuge hilft dabei:
- Minimierung des materiellen Schadens
- Genaue Winkel
- Verlängern Sie die Lebensdauer der Maschine
Material des Blechs
Die Werkzeuge unterscheiden sich je nach dem Material des Blechs. Bei weichem Aluminium kann der Hersteller zum Beispiel Werkzeuge mit größerem Radius verwenden, um Risse zu vermeiden. Bei härteren Materialien hingegen sind harte Werkzeuge erforderlich.
Dicke der Platte
Der Benutzer muss die Maschinenausrüstung entsprechend der Blechdicke auswählen. Die Matrizenbreite muss das Achtfache der Materialdicke betragen.
Radius Anforderungen
Das Stanzprofil des Materials hängt von dem erforderlichen Werkzeugradius ab. Wenn der Benutzer eine schärfere Biegung benötigt, muss er die kleineren Radien verwenden.
Letztendlich sollten die Toleranzen und die ästhetischen Aspekte bewertet werden, bevor eine Entscheidung getroffen wird. Die spezifische Metallverarbeitung erfordert für optimale Ergebnisse bestimmte Werkzeugeinstellungen.
Schlussfolgerung
Hydraulische Abkantpressen sind wichtige Maschinen in der modernen Metallverarbeitung. Sie zeichnen sich durch Kraft, Präzision und Kontrolle aus und ermöglichen präzise Biegungen der meisten Bleche. Diese Maschinen üben mit Hilfe von Druckflüssigkeit einen ununterbrochenen Druck aus, der im Biegeprozess sehr wirkungsvoll eingesetzt werden kann. Ihre hochwertigen CNC-Systeme verbessern die Genauigkeit, minimieren Fehler und sparen Einrichtungszeit. Mit der richtigen Maschine und den richtigen Werkzeugen können Hersteller qualitativ hochwertige Ergebnisse, längere Werkzeugstandzeiten und eine effizientere Produktion erzielen. Dies macht hydraulische Abkantpressen zu einer sicheren Option für die präzise Blechumformung.
